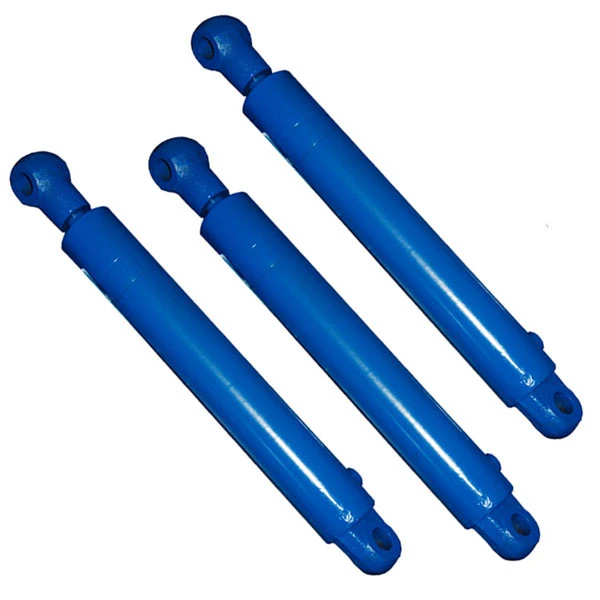

Vökvahólkar fyrir lyftara

Tonghesheng Machinery er einn af samkeppnishæfum framleiðendum og birgjum hágæða vökvahylkja fyrir lyftara og við erum líka búin faglegri verksmiðju, velkomið að kaupa vörur fyrir lyftara vökvahylki frá fyrirtækinu okkar.



Vökvahólkar lyftara veita línulega virkjun sem þarf til að lyfta lóðréttum, mastri halla, hliðarfærslur- og stýra í efnismeðferðarbúnaði. Þessir þungu-soðnu strokka, sem eru smíðaðir til að starfa í mikilli-vinnulotu í iðnaðarumhverfi, breyta vökvaþrýstingi í stýrðan vélrænan kraft við stöðuga hringrásarálag.

Hver strokkur notar nákvæmni-slípuð óaðfinnanlegur stálrör, örvunar-hertar króm-húðaðar stangir og fjöl-þéttingarpakka sem eru hönnuð til að viðhalda þrýstingsheilleika við hámarksálag og hliðarálag. Þessir íhlutir eru hannaðir fyrir samþættingu í flokki I til og með flokki V lyftara og uppfylla ISO 6020/2 og ISO 3320 festingarviðmótsstaðla, þjóna bæði framleiðendum upprunalegs búnaðar (OEM) og dreifingaraðila fyrir eftirmarkaði.





Parameter	Staðlað svið / forskrift	Valkostir fyrir sérsniðna/stækkaða svið
Borþvermál	40 mm - 200 mm (1,57" - 7.87")	Allt að 300 mm (11,81")
Stöng þvermál	25 mm - 140 mm (0,98" - 5.51")	Sérsniðnar hlutfallsstillingar
Lengd höggs	100 mm - 4,500 mm (3,93" - 177.16")	Fjölþrepa allt að 6.000 mm
Rekstrarþrýstingur	16 MPa - 25 MPa (160 bar - 250 bar)	Hár-hönnun allt að 35 MPa
Prófþrýstingur	1,5x hlutfallsvinnuþrýstingur	Verksmiðjuprófað í 37,5 MPa
Rekstrarhitastig	-20 gráður til +80 gráður (-4 gráður F til +176 gráður F)	Lágur-hiti (-45 gráður) / Háhiti (+120 gráður)
Tegund vökvavökva	Steinefni-undirstaða ISO VG 32/46/68	Tilbúnir/eldþolnir-vökvar
Efni tunnu	ST52-3 / E355 kalt dregið óaðfinnanlegt rör	Slípuð auðkennisgrófleiki Ra<= 0.2 um
Stimpillstangarefni	42CrMo4 / C45E hörð-krómhúðuð	Plating thickness 25-30 um; Salt spray >= 96h
Lokakerfi	Hallite / NOK / Parker pólýúretan innsigli	PTFE/Viton flúorteygja með litlum-núningi
Uppsetningarvalkostir	Kúlu, Tunni, kross-túpa, kúlulaga auga	Flansfesting / Sérsniðnar pinnaholastærðir





Hár-smíði tunnusmíði
Þykk-veggkald-dregin óaðfinnanlegur stálrör (E355/ST52-3) eru nákvæmnisslípuð til að ná yfirborðsáferð í innra þvermáli af Ra<= 0.2 um. This minimizes seal friction, reduces internal blow-by, and extends the operational lifespan of primary fluid seals.
Innköllun-Hertar krómstangir
Stimpillstangir eru smíðaðar úr miðlungs-kolefnis- eða álstáli (C45E / 42CrMo4), örvunar-hertar að HRC 52-58 og rafhúðaðar með örsprungu hörðu krómi. Þetta snið veitir viðnám gegn höggholum, ytri núningi og andrúmslofti tæringu.
Multi-Lip Dynamic Seal Configuration
Innsiglunarpakkningin inniheldur aðal pólýúretan U-bollaþéttingu, aukaþreps-þéttingarbuff, stýrisbönd fyrir hliðar-hleðslugleypni og tvöfaldan- varaþurrkuhring. Þessi fjölþrepa uppsetning kemur í veg fyrir utanaðkomandi olíugrát og kemur í veg fyrir að óhreinindi komist inn við notkun utandyra.
Innbyggt hraðaöryggi og inndráttarpúði
Frjálsa-lyftu- og aðallyftuhólkar- innihalda-verksmiðjusamþætt öryggishraðaöryggi sem læsa vökvavökva samstundis ef slöngan springur. Innri endi-af-vökvapúði dregur úr vélrænu höggi þegar fullri framlengingu eða afturköllun er náð.





Mastlyftingarhólkar (aðallyfta og frjáls lyfta)
Lyftuhólkar starfa við mikla þjöppunarsúluálag og aukinn innri þrýsting. Hætta á að súlubeygjum er dregin úr með nákvæmum útreikningum á hlutfalli-til-stöngþvermáls. Frjálsa-lyftuhólkar krefjast þéttra inndráttarhæða til að passa inn í venjuleg hurðarop og hámarka heildarhæð gaffalsins.
Dæmigerð masturslyftasamstæða samanstendur af loki/botni, strokka, stimpla og keðju. Það er með innbyggðu hraðaöryggi beint á vökvaportið til að læsa vökvaþrýstingi samstundis og koma í veg fyrir skelfilegt masturslaust-fall ef slönguna bilar.
Halla strokka
Hallistjakkar verða fyrir alvarlegum álagsvektorum til baka (ýta og toga) meðan mastrið snýr fram/aftur. Hönnunarsjónarmið beinast að sliti-auga og hliðar-álagsþoli. Kúlulaga slétt legur eða hár-þolnar bronsbussingar eru notaðar til að gleypa hornabilun án þess að binda stimpilstöngina.
Hliðar-vaktar- og viðhengisstýringar
Þessir mjóu-tvívirku-hólkar krefjast lítillar-núnings PTFE stimplaþéttinga til að gera nákvæma tommu og staðsetningu undir ósamhverfu gaffalálagi. Lág ássniðsstærð er nauðsynleg til að passa inn í rammasamstæðuna fyrir gaffalvagninn.





Venjulegt vökvakerfi fyrir lyftara dreifir vökvaafli frá aðalkerfinu til fimm aðal virknisvæða:
Ókeypis-lyftuhólkur:Festur lóðrétt inni í masturrásinni til að hækka vagninn áður en innri masturshlutar teygja sig.
Aðallyftuhólkur:Staðsett fyrir aftan eða við hlið mastursgrindarinnar til að knýja fram fulla lóðrétta framlengingu við mikla hleðslugetu.
Halla strokka:Tengt á milli lyftarans undirvagns og mastursgrindarinnar til að stjórna hallahornum fram og aftur.
Hliðar-Skiptafla:Innbyggt beint í gaffalvagninn til að hægt sé að stilla gafflana til hliðar án þess að-stilla lyftarann ​​aftur.
Stýrishólkur:Tvöfaldur-enda eða fyrirferðarlítill tvívirkur-virkandi stýrisbúnaður festur á afturás fyrir nákvæma stjórnhæfni.

Umfang aðalbúnaðar
Rafmagns og brennslu mótvægislyftarar (1,5t - 10t):Aðal-lyftu-, halla- og vökvastýrishólkar sem eru fínstilltir fyrir vöruhús og garðanotkun.
Brjóstabílar og þrönggangabúnaður:Fjöl-sjónaukahólkar og hliðarhreyfingar-hönnuð fyrir há-rekkakerfi.
Gróft landslag og þungir-lyftarar (10t - 45t):Þungir-vegglyftu- og hallahólkar hannaðir fyrir timburverksmiðjur, steingarða og gámahöfn.
Lokadráttarvélar og efnisflutningar:Há-tíðni vökvahalla/bómustillingarstýringar fyrir flutningastöðvar.





Mál- og uppsetningaraðlögun
Sérsniðin þvermál pinna, breidd svigrúma, lengdir yfir -rör og samþættar staðsetningar á töfrum sem passa við sérstakar teikningar af rúmfræði mastrsins.
Porting stillingar
SAE O-hringsboss (ORB), BSPP þráður, eða samþættir greiniblokkir festir beint á enda strokkhettunnar.
Valve samþætting
Verksmiðjuuppsettir-jafnvægisventlar,-stýrðir afturlokar og flæðishindrar sem eru innbyggðir beint í hólfið.
Yfirborðsmeðferðir og hlífðarhúð
Marg-laga epoxýmálun, pólýúretan áferðarhúð prófuð í 500-stunda útsetningu fyrir saltúða eða nikkel-krómhúðun fyrir sjávar-/ætandi umhverfi.





Framleiðsluröðin fylgir skipulagðri, núll-gæðastýringarleið yfir sjö lykiláföngum:
Hráefnisval og skoðun:Gegnheil stöng og köld-dregin óaðfinnanlegur stálrör fara í gegnum úthljóðsgalla til að sannreyna innri efnisþéttleika.
Vinnsla og djúpholaborun:CNC snúningsstöðvar véla stimpla stangarendana, tengitengingar og strokkahettur með nákvæmum vikmörkum.
Innri slípun:Cylinder tunnur eru slípaðar á sjálfvirkum láréttum slípunarvélum til að ná yfirborðsgrófleika innra þvermáls sem er Ra<= 0.2 um.
Vinnsla stimplastanga:Stangir gangast undir hitameðferð með örvun, nákvæmni miðlausa slípun, ör-hörð krómhúðun og sjálfvirk yfirborðsslípun.
Sjálfvirk suðu:Lokabotnar, flansar og vökvaportar eru soðnar við tunnuna með því að nota vélfærafræði MIG og ummálsnúningssuðukerfi.
Fjölþrif-þrif og hreinherbergissamsetning:Íhlutir fara í gegnum sjálfvirkar úthljóðsþvottastöðvar fyrir leysiefni fyrir tæknilega samsetningu í ryk-stýrðu umhverfi.
100% prófun og frágangur:Sérhver strokkur gangast undir fulla vatnsstöðuþrýstingsprófun, fylgt eftir með yfirborðsgrunni, fjöl-laga epoxýhúð og hlífðar útflutningsumbúðum.





Sérhver framleiddur hólkur gengst undir prófun áður en hann er pakkaður til að tryggja enga-galla sendingu:
Vatnsstöðuþrýstingspróf:Prófað við 1,5 sinnum hámarks vinnuþrýsting í að lágmarki 60 sekúndur til að staðfesta burðarsuðu og steypuheilleika.
Innri lekapróf (hjáveitupróf):Háþrýstihaldsprófun sem athugar flutning vökva yfir stimplaþéttingum; viðmið krefjast núlls sýnilegs þrýstingsfalls á 3 mínútum.
Lágþrýstingsprófun-:Virkjunarpróf kl<= 0.5 MPa to confirm smooth stroke initiation and low internal mechanical friction.
Staðfesting á vídd og samsvörun:Athugun á hnitmælavél (CMM) á miðpunktsmáli-til-miðju, samhliða uppsetningu og jöfnun ports.
Hreinlætisskoðun:Vökvaskolun og agnateljari athugar að standist ISO 4406 hreinleikastaðla (Markmið: ISO 16/14/11).





Til að fá nákvæmt verkfræðilegt mat og tæknilega verðtillögu skaltu senda inn eftirfarandi tæknilegu færibreytur:
Rekstrarfæribreytur:Málaður vinnuþrýstingur, hámarksþrýstingur í kerfinu og nauðsynlegar ýtingar-/togkraftsgetu.
Málsteikningar / takmörk umslags:

• Borþvermál (ID) og þvermál stimpilstangar (OD).
• Slaglengd og lokafjarlægð frá miðju-til-miðju (Pin Retracted Length).
• Gerð festingar (þvermál pinnagata á loki og stangarenda, breidd buska).

Umsókn og vinnuferill:Afköst lyftara (td 3 tonna mótvægi), væntanleg vinnulota á klukkustund og rekstrarumhverfi (umhverfishiti, inni/úti, ætandi áhrif).
Vökvaport upplýsingar:Tegund/stærð portþráðs (td G1/2", SAE-8 ORB) og hlutfallsleg stefnu/horn ports.
Sérstakar íhlutakröfur:Samþættar kröfur um hraðaöryggi, mótvægisventla, sérstakar óskir um innsigli vörumerkis eða nauðsynlegir litakóðar yfirborðsmálningar.
